南京灵境｜六轴并联平台的管道对接解决方案

在石油、化工、核电及大型装备制造领域，管道预制与现场组对的装配精度，直接决定后续焊接质量与管路系统密封性。传统人工撬动、垫片调整的作业方式不仅效率偏低，面对大口径、高精度对接工况时，难以稳定满足装配要求。

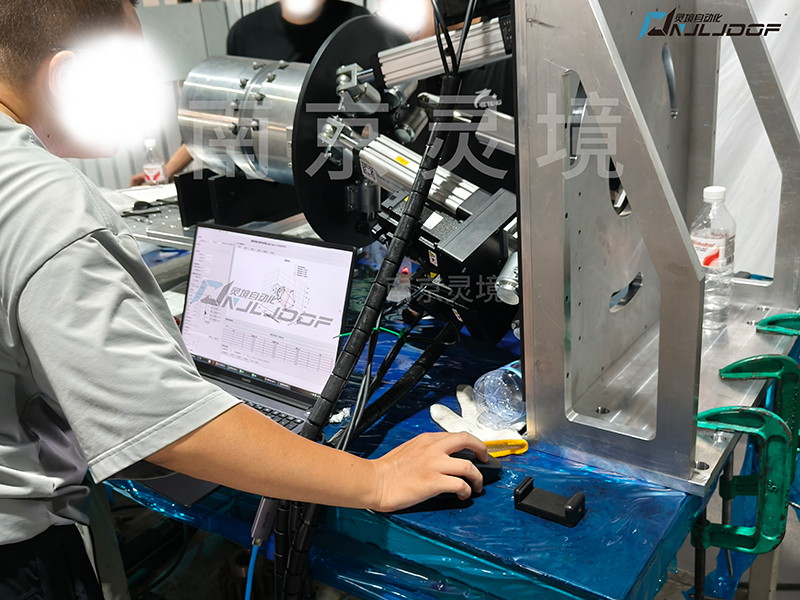

南京灵境基于自主研发的六自由度Stewart并联平台，融合激光测距与机器视觉技术，推出高精度管道端面对接控制系统。系统将六轴平台水平横置安装于设备一端，驱动管段完成多维度位姿微调，实现两根管道端面全自动精密对齐。

设备形态与安装方式

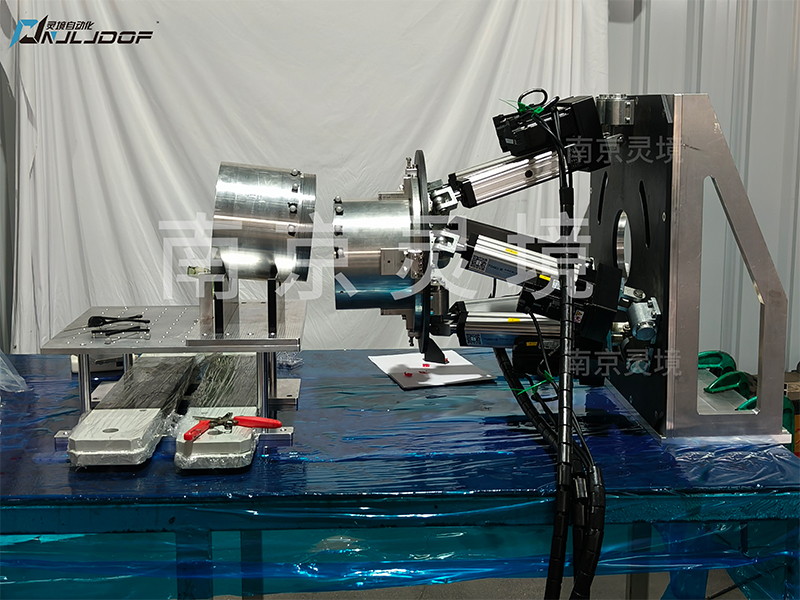

工程应用中，六自由度运动平台采用水平横置（旋转九十度固定）安装方案。平台基座通过L型金属支架固定在设备底板，输出端依靠高强度法兰盘与待对接管段刚性连接，充当两段管道之间的柔性调姿枢纽。

该安装形式具备多重工程优势

适配重力工况：平台横置后重力方向平行于平台轴线，姿态调节过程需要克服特定方向力矩，对伺服电机扭矩输出与控制算法形成针对性优化方向；

适配现场空间：工业现场常存在垂直空间受限问题，水平布局能够充分利用横向调节空间；

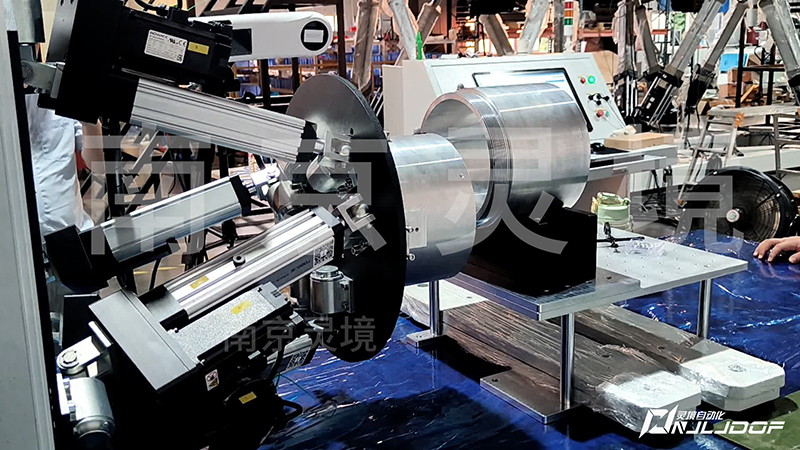

便于侧向对接：水平延伸结构可平稳带动管口平移、调整角度，精准完成管口对接，契合管道法兰、套管对接的实际作业逻辑。 平台搭载六根电动缸作为执行单元，多电缸协同伸缩，驱动管段实现X/Y/Z方向平移以及Rx/Ry/Rz旋转，完成管口高精度对位。

核心技术：测量-补偿-复测闭环体系

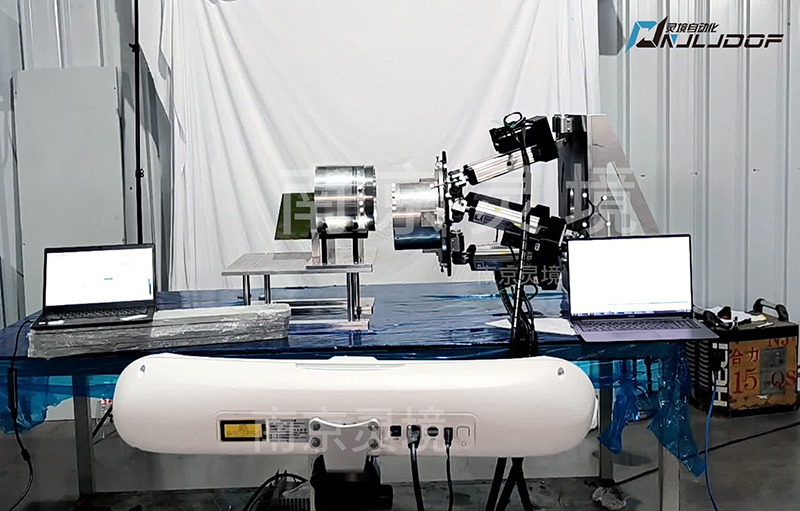

方案摆脱传统依靠人工经验的作业模式，搭建激光测姿态、视觉测圆心双重反馈闭环系统；

激光四点法测姿：系统通过UDP协议向测量端下发请求，采集0°、90°、180°、270°四个方位激光测点数据（S0、S90、S180、S270）。软件依托测点差值解算端面绕Y轴（Ry）、绕Z轴（Rz）倾斜角度，量化端面左右、上下偏差。

视觉算法定心：针对圆心偏移问题，系统调用视觉测量接口获取两侧管段中心偏差（DeltaY、DeltaZ），直观呈现端面横向、纵向错位情况。

六轴反向补偿：根据测算得到的误差矢量，软件自动生成平台反向补偿指令（command_dRy = -Ry，command_dY = -DeltaY等）。平台带动管段实时纠偏，持续执行“补偿-复测”循环，直至姿态残差、圆心残差均低于设定阈值。

工程化落地策略

针对现场夹具误差、管材椭圆度、底座形变等复杂工况，软件采用务实的等效误差补偿策略；

简化现场标定：无需重建底座坐标系，省去繁琐的全局标定流程，降低现场部署难度；

统一末端误差修正：不区分误差来源，仅针对末端TPC（工具中心点）实测误差进行反向调节；

安全优先机制：系统依托EtherCAT总线控制逻辑，规定传感器故障、数据超时等非零状态码数据禁止参与运动控制；针对WKC异常、驱动器故障（603F/6041）预设急停、复位标准流程，保障设备运行安全。

标准化作业流程

为保障现场操作规范性与安全性，系统制定标准化作业步骤：

初始化：加载现场JSON配置文件，执行六轴机械回零操作； 使能与验证：连接EtherCAT网卡、伺服使能，电缸自动伸长至40mm预置量，预留充足调节行程。操作人员通过手动模式校验各轴运动方向；

对接执行：依次启动姿态测量、圆心测量，核对端面视图数据与现场工况，执行自动对齐程序；

完工移交：当姿态偏差、位置偏差均满足阈值标准，端面完成自动对齐，后续轴向推进、旋入等工序交由外部设备执行。

开放的数据接口

为便于与客户现有测量软件集成，南京灵境开放标准UDP通信协议。客户测量软件按照协议规范在指定端口返回报文，即可无缝接入灵境六轴控制平台，无需改动底层控制代码。

南京灵境自动化，专注于并联机器人技术与工业精密调姿应用 让运动更精准！
